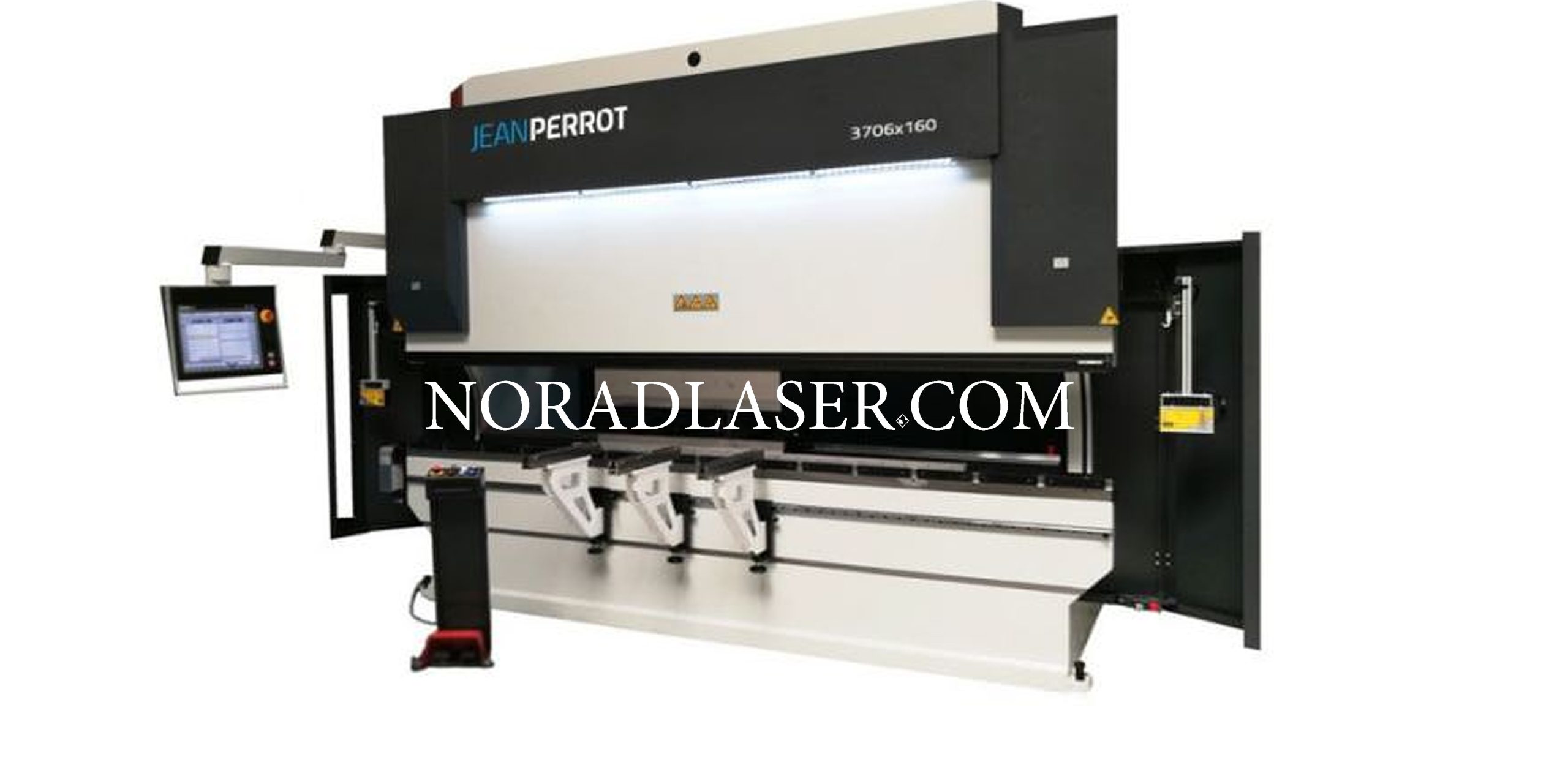

پرس برک
توضیحات
دستگاه پرس برک چیست؟
“دستگاه پرس برک” یا همان “خم برک” به انگلیسی: Press Brake Machine یک ابزار صنعتی بسیار حیاتی است که برای “خم کردن ورق فلزی” یا “شکل دادن به ورقهای فلزی“، به ویژه آهنی، فولادی و گالوانیزه، استفاده میشود.
این دستگاه شامل قسمت ثابتی به نام ماتریس و قسمت متحرکی به نام سنبه میباشد. ورق فلزی روی ماتریس قرار گرفته و با استفاده از صفحاتی و فشار قوی، فشرده میشود. سپس سنبه از بالا با استفاده از فشار، نیرویی به ورق وارد میکند و باعث ایجاد خمکاری با اشکال هندسی متنوع روی ورق میشود. دستگاههای صنعتی متنوعی با تواناییها و سرعتهای مختلف در بازار موجود هستند که برای خمکاری فلز استفاده میشوند. ما با تجربه و تخصص خود، به عنوان یکی از برترین تولیدکنندگان این دستگاهها، در خدمت هموطنان عزیز هستیم و به تعهد برای ارائه محصولات با کیفیت بالا و قیمت اقتصادی پایبند هستیم.
مفهوم خم برک و cnc چیست؟
در اصل خم CNC و خم برک هر دو به یک فرآیند اشاره میکنند. این فرآیند شامل خم کردن ورقهای فلزی با استفاده از دستگاههای کنترل عددی کامپیوتری (CNC) است. اما تفاوتهایی در نوع دستگاهها وجود دارد. برای مثال، برخی از دستگاهها هیدرولیکی هستند، در حالی که برخی دیگر الکتریکی یا مکانیکی هستند. همچنین، برخی از دستگاهها کنترل عددی (NC) دارند، در حالی که برخی دیگر کنترل عددی کامپیوتری (CNC) دارند. در نهایت، هر دوی این عبارات به یک فرآیند اشاره میکنند، اما جزئیات و تکنولوژی مورد استفاده ممکن است متفاوت باشد.
دستگاه پرس برک هیدرولیک CNC
|
مشخصات فنی دستگاه
|
||
|---|---|---|
|
1- کورس و سرعت کار بالا
|
2- راه اندازی آسان
|
|
|
3- عمق گپ بیشتر
|
4- کاربری بسیار ساده
|
|
|
5- قدرت خمکاری عالی
|
6- بسیار مقرون به صرفه
|
|
|
7- برنامه نویسی بسیار سریع
|
8- هماهنگ با سیستم کنترل سی ان سی
|
|
|
9- اندازه گیری زاویه خمکاری به صورت اتوماتیک
|
10- قابلیت اضافه کردن محور های x1,x2,r1,r2,z1,z2
|
|
“دستگاه پرس برک هیدرولیک مدل SMART CNC” مقرون به صرفه، مستحکم تر و پر سرعت تر است و بیشتر مناسب شرکت های کوچک و متوسط که در زمینه شیت متال فعالیت دارند مورد استفاده قرار می گیرد. مهمترین ویژگی های Smart دستگاه خم برک سی ان سی عبارتند از: سرعت کار بیشتر، قدرت خم بیشتر، عمق گپ بیشتر، کورس بالا.
سیستم هیدرولیک : سیستم هیدرولیک دستگاه به صورت پک استاندارد و اختصاصی دستگاه پرس برک توسط شرکت های بزرگ تولید کننده یونیت های تخصصی ماشین آلات تولید شده و عمدتاً از برندهای HOERBIGER HAWE می باشند. اهمیت سیستم هیدرولیک به دلیل دستیابی به دقت بالا و قابلیت کنترل دقیق سیلندرهای هیدرولیک در موقعیت های تعیین شده توسط اپراتور می باشد تا در نهایت زاویه خروجی خم دارای دقت قابل اتکا و تکرار پذیری بالا می باشد. عدم توجه به انتخاب صحیح توسط شرکت سازنده موجب عدم دستیابی به دقت خم، unbalancing در حرکت رام ها (محور y ) و در نهایت استهلاک دستگاه و دقت پایین خم در دو طرف دستگاه خواهد شد.
ویژگی برنامه نویسی “دستگاه خم کن برک ورق SMART CNC”
- ویژگی برنامه نویسی آفلاین دوبعدی که با کنترلر ESA630 ارائه می شود به کاربران این امکان را می دهد تا برنامه خم شدن را در رایانه / کامپیوتر خود کامل کرده و با LAN یا USB به دستگاه منتقل کنند. این عملکردها باعث شده است که Smart XL CNC Hydraulic Press Brake پرس برک هیدرولیک دنر سی ان سی در بین کاربران بسیار محبوب شود.
پرس برک هیدرولیک هماهنگ با سیستم کنترلرهای عددی CNC است.
- عملکرد ساده
- برنامه نویسی سریع و آسان قطعات
- راه اندازی آسان دستگاه
- محاسبه خودکار زاویه خم شدن
- اصلاح گیج عقب
تجهیزات استاندارد پرس برک مدل CNC
- محور Y1، Y2، X، R
- نگهدارنده سنبه ماتریس از نوع اروپایی
- سیستم کنترل دو بعدی، صفحه نمایش لمسی 10 اینچی
- عمق گپ عمیق تر (450 میلی متر)
- پدال پا با دکمه توقف اضطراری
- سیستم هدایت با بازوهای جانبی
- گیت های ایمنی جانبی و پشتی
تجهیزات اختیاری پرس برک مدل CNC
- سیستم کنترل
- سیستم کنترل
- قرارعقب X,R
- سیستم تعویض سریع ابزار
- سیستم کرانینگ دستی
- سیستم کرانینگ CNC
- سیستم خنک کننده روغن هیدرولیک
- سیستم خنک کننده تابلو برق
- سیستم نگهدارنده ابزار هیدرولیک و مکانیک WILA
تناژ (تن) “خم ورق برک CNC” هیدرولیک شامل:
- این دستگاه در تناژ های 130 تن، 135 تن، 150 تن، 200 تن، 220 تن، 300 تن، 400 تن، 600 تن، 100 تن و 60 تن عرضه می شود.
طول (متر) دستگاه خم برک CNC هیدرولیک شامل:
- این دستگاه در متراژ 1.5 متر، 2 متر، 2.5 متر، 3 متر، 4 متر و 6 متری عرضه می شود.
دستگاه پرس برک برقی سروو مدل SERVO BRAKE CNC
|
مهمترین مشخصات فنی دستگاه شامل
|
||
|---|---|---|
|
1- 100درصد استفاده از برق
|
2- بدون روغن
|
|
|
3- تا 50 درصد کاهش مصرف انرژی
|
4- راندمان و دقت خم بالا نسبت به پرس برک هیدرولیک
|
|
|
5- تا 35 درصد افزایش سرعت نسبت به پرس برک های هیدرولیک
|
6- کاهش هزینه نگهداری
|
|
|
7- سازگار با محیط زیست
|
8- رابط کاربری آسان
|
|
“دستگاه پرس برک برقی” یا “خم کن ورق برقی” سروو الکتریک ماشین های خمکن ورق بدون سیستم هیدرولیک، انعطاف پذیر، قابل اعتماد و پیشرفته هستند . دقت بالا، انعطافپذیری و سازگاری با محیط زیست همچنین برقی بودن دستگاه، تعمیر و نگهداری کمتر، بدون استفاده ازروغن هیدرولیک از ویژگی های پرس برک برقی دنر می باشد. سروو پرس برک دارای کنترلر CNC ، سیستم قرار عقب و سنبه و ماتریس و کلمپ (نگه دارنده) می باشد. کاربری با این دستگاه بسیار راحت و ساده می باشد.
تجهیزات اختیاری دستگاه خم برک برقی سروو
- سیستم کنترل Delem DA 66T
- سیستم کنترل سه بعدی Delem DA 69T
- ATF Tipi X 1 X2 R1 R2 Z1 Z2 Backguageقرار عقب
- X1 X2 R Z1 Z2 Backguageقرار عقب
- X Prime Backguageقرار عقب
- سیستم حفاظت از جلو لیزری DSP با استاندارد CE
- سیستم کرانینگ دستی یا CNC
- ورق جلو FOLLOWER
- سیستم نگهدارنده ابزار پنوماتیک، هیدرولیک و مکانیک WILA
تجهیزات استاندارد دستگاه خم برک برقی سروو
- هولدر و سنبه ماتریس سکشن شده اروپایی
- سیستم کنترل سه بعدی ESA660
- 4 محور – Y1، Y2، X، R
- گیت های ایمنی جانبی و پشتی
- پدال پا با دکمه توقف اضطراری
- سیستم الکتریکی 380 ولت، 50-60 هرتز، 3PH
- سیستم خنک کننده تابلو برق
تناژ (تن) پرس برک SERVO شامل:
- این دستگاه در تناژ های 130 تن، 135 تن، 150 تن، 200 تن، 220 تن، 300 تن، 400 تن، 600 تن، 100 تن و 60 تن عرضه می شود.
طول (متر) پرس برک SERVO شامل:
- این دستگاه در متراژ 1.5 متر، 2 متر، 2.5 متر، 3 متر، 4 متر و 6 متری عرضه می شود.
دستگاه پرس برک هیدرولیک CNC و برقی
AMADA یک تولیدکننده پیشرو در سراسر جهان در زمینه “ماشینآلات خم کن ورق فلز” است. این کمپانی دارای دو تا از بزرگترین و پیشرفتهترین مراکز Solution Center و Technical Centre در آلمان است.
- شرکت آمادا همیشه محیط زیست را در اولویت قرار داده است. تولید ماشینآلات سازگار با محیط زیست با مصرف برق کم و راندمان انرژی بالا در یک تأسیسات سازگار با محیط زیست.
- شرکت آمادا از سال 1998 گواهینامه ISO 14001 (گواهی مدیریت زیستمحیطی) را دریافت کردهاند.
شرکت آمادا دو سیستم را برای ارزیابی عملکرد زیستمحیطی محصولات خود راهاندازی کرده است: سیستم ارزیابی زیستمحیطی محصول و سیستم صدور گواهینامه AMADA ECO PRODUCTS. این دو سیستم گواهی برای اطمینان از اینکه در هر مرحله از توسعه محصولات، ارزیابی عملکرد زیستمحیطی محصول انجام میشود، ایجاد شدهاند. این شامل 25 مورد در 8 دسته است، از جمله مصرف انرژی در هنگام استفاده مشتری (انتشار CO2) و استفاده از مواد شیمیایی محدود. سیستم گواهی AMADA ECO-PRODUCTS برای تضمین این موضوع به مشتریان ایجاد شده است که محصولات آمادا دارای عملکرد انرژی بالایی هستند که به آنها امکان میدهد ضمن کاهش هزینه، بهرهوری خود را بهبود بخشند.
- بهرهوری انرژی اولویت اصلی این شرکت است. ماشینآلات AMADA برای مصارف صنعتی طراحی شده است که در آن انتشار CO2 و مصرف انرژی بالا از لحاظ تاریخی مشکلساز بوده است
تناژ (تن) پرس برک آمادا شامل:
- این دستگاه در تناژ های 130 تن، 135 تن، 150 تن، 200 تن، 220 تن، 300 تن، 400 تن، 600 تن، 100 تن و 60 تن عرضه می شود.
طول (متر) پرس برک آمادا شامل:
- این دستگاه در متراژ 1.5 متر، 2 متر، 2.5 متر، 3 متر، 4 متر و 6 متری عرضه می شود.
